lvgl显示txt文本(指定字体)

前些天做微机课设，给小一加了几个功能，其中一个重要功能是显示中文文本；

字体取模：

屏幕要显示图案，例如某个汉字或者数字、图案等，都需要对图案进行取模操作；

使用的是LvglFontTool工具，LVGL官网的字体转化用于单个字体取模比较方便；批量的话，使用这个离线取模软件比较方便；

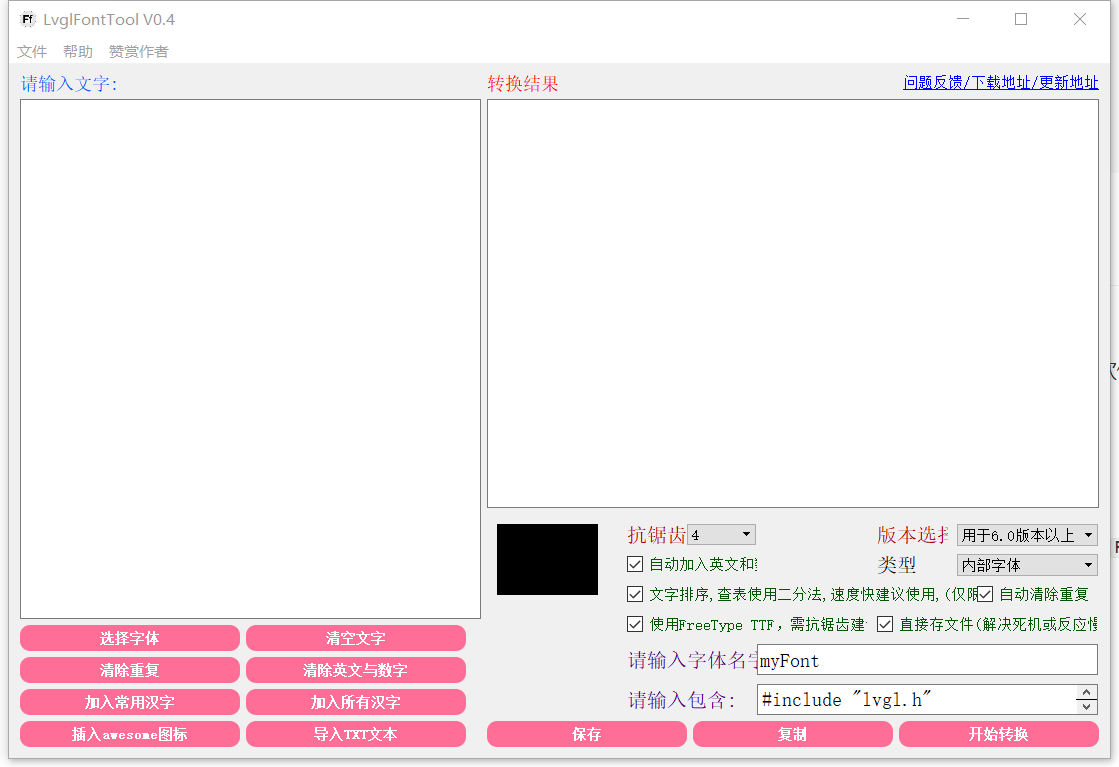

操作界面如下所示：

步骤还是很简单的：

1. 首先选择字体，包括一个TFF字体文件还有选择需要取模的字体大小；
2. 然后加入汉字，我是将所有常用的汉字都加入了；
3. 然后在右边配置一些选项，按照图片上的配置就可以；

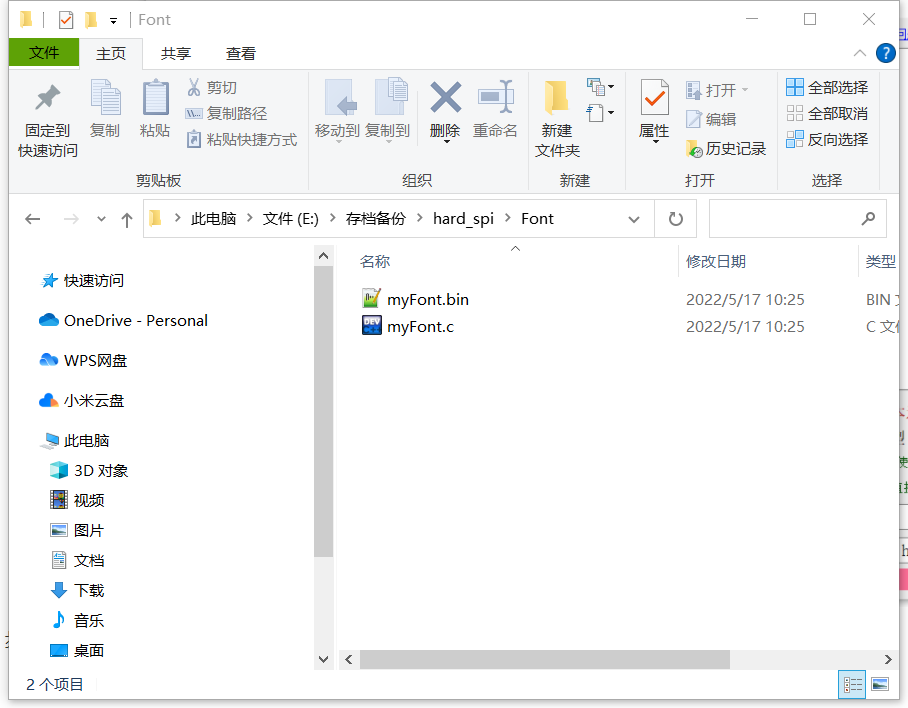

4. 最后点击开始转换就可以生成一个myFont.c和myFont.bin文件，bin文件加载到SPI FLASH中，C文件加入Keil工程即可;

如果只需要显示数量比较少的文本，取模后得到的数组可以直接放在一个.c或者.h文件中，直接下载到单片机的FLASH中即可，但是如果要显示各种不同样式和不同大小的字体，取模后得到的文件会很大，加载到FLASH中存放是不合理的。

文件放置：

小一这一版的硬件是带了一个8M的SPI FLASH，所以取模后的数据可以放在这块SPI FLASH中，可以用哪些方法通过单片机读取bin文件中的内容呢？

一般是有两个方法：

1. 放入移植好的Fatfs文件系统中，通过文件系统提供的接口读取该bin文件；
2. 加载进SPI FLASH中，直接通过最底层的读取函数读取；

两种方案各有优缺点，第一种更换字体取模文件很方便，但是由于字体取模文件会频繁被读取，所以这个方案的效率会比较差；第二种方案更换字体取模文件比较麻烦，但是读取的效率会高不少。我是选择了第二种方案，第一种我也试了，效率确实不是很高。

对于第二种方案，首先要将取模文件从PC机放入SPI FLASH中，我采用的方案是将SPI FLASH划分为两部分：

前4MB	后4MB
用于存储字体取模数据	用于建立文件系统

然后将SPI FLASH模拟为USB设备，插入PC机，会弹出一个U盘，将字体文件拖入；然后通过一个函数，将bin文件分段读取并分段写入SPI FLASH的前4MB部分中，具体函数如下所示：

void write_to_flash(void)
{
    uint8_t i;
    f_res = f_open(&file1, "myFont.bin", FA_READ);//打开对应文件
    count_f = 0;
    for (i = 0; i < 190; i++)//文件是1900kb，由于RAM限制，每次读取10KB，分190次读取
    {
        f_read(&file1, ReadBuffer, 10 * 1024, &bw);//读取文件，放入数组中
        my_W25QXX_Write(ReadBuffer, i * 10 * 1024, 10 * 1024);//将读到的数据写入SPI FLASH指定地址
        count_f++;
    }
    f_res = f_close(&file1);//关闭文件
}
void read_from_flash(void)//读取某一位置数据，通过与PC机中bin文件相同位置数据比较来校验数据是否出错
{
    my_W25QXX_Read(ReadBuffer, 0x190, 100);
}

如果有多个字体文件，可以将写入的地址偏移一个大小即可。

文件读取：

字体取模文件读取只需要修改myFont.c中的一个函数：

static uint8_t __g_font_buf[324]; //如bin文件存在SPI FLASH可使用此buff
static uint8_t *__user_font_getdata(int offset, int size)
{
    //如字模保存在SPI FLASH, SPIFLASH_Read(__g_font_buf,offset,size);
    //如字模已加载到SDRAM,直接返回偏移地址即可如:return (uint8_t*)(sdram_fontddr+offset);
    my_W25QXX_Read(__g_font_buf, offset, size);
    return __g_font_buf;
}

如果有多个字体文件，可以在对应的myFont文件中将读出的地址偏移一个大小即可。

字体使用：

使用LVGL提供的函数接口即可调用：

LV_FONT_DECLARE(myFont24); 										// 字体声明,24号字体
lv_style_init(&font_style_24);
lv_style_set_text_font(&font_style_24, LV_STATE_DEFAULT, &myFont24);

lv_obj_t *scr = lv_disp_get_scr_act(NULL); 						/* 获取当前屏幕 */
lv_obj_t *label1 = lv_label_create(scr, NULL); 					/* 创建 label 控件 */

lv_obj_set_pos(label1, 0, 0);                  					/* 设置控件的坐标 */
sprintf((uint8_t *)text_temp, "你好，我是小一!");
lv_label_set_text(label1, text_temp);							/* 设置文字 */
lv_obj_align(label1, NULL, LV_ALIGN_CENTER, 0, 0); 			/* 设置控件的对齐方式-相对坐标 */
lv_obj_add_style(label1, LV_LABEL_PART_MAIN, &font_style_24); 	// 应用效果风格

这里边有很多坑：

• 第一个是文本的字体编码格式，要修改为UTF-8编码格式才能正常显示；
• 第二个是换行符要进行修改，Windows下换行是\r\n，而LVGL中换行是\n，所以要进行一下转换(可以使用VScode完成)；

最后：

刚开始字体取模还有读取取模文件就卡了好久，首先是文字编码问题，然后是myFont中的字体读取函数卡死，然后还有换行符的问题，然后中间莫名其妙系统还卡死很多次，初步判断是LVGL中的任务切换函数不能放在优先级较高的定时器中断中，必须要放在while循环中才可以正常运行，然后就是LVGL会卡死在某一个函数中，按照提示修改一般都可以解决问题。

在项目中遇到了很多很多问题，花费了很大的精力才解决，不过这也是一个学习的过程，学到了很多知识还有解决问题时的办法。

最后附上小一的图片还有开源代码地址:

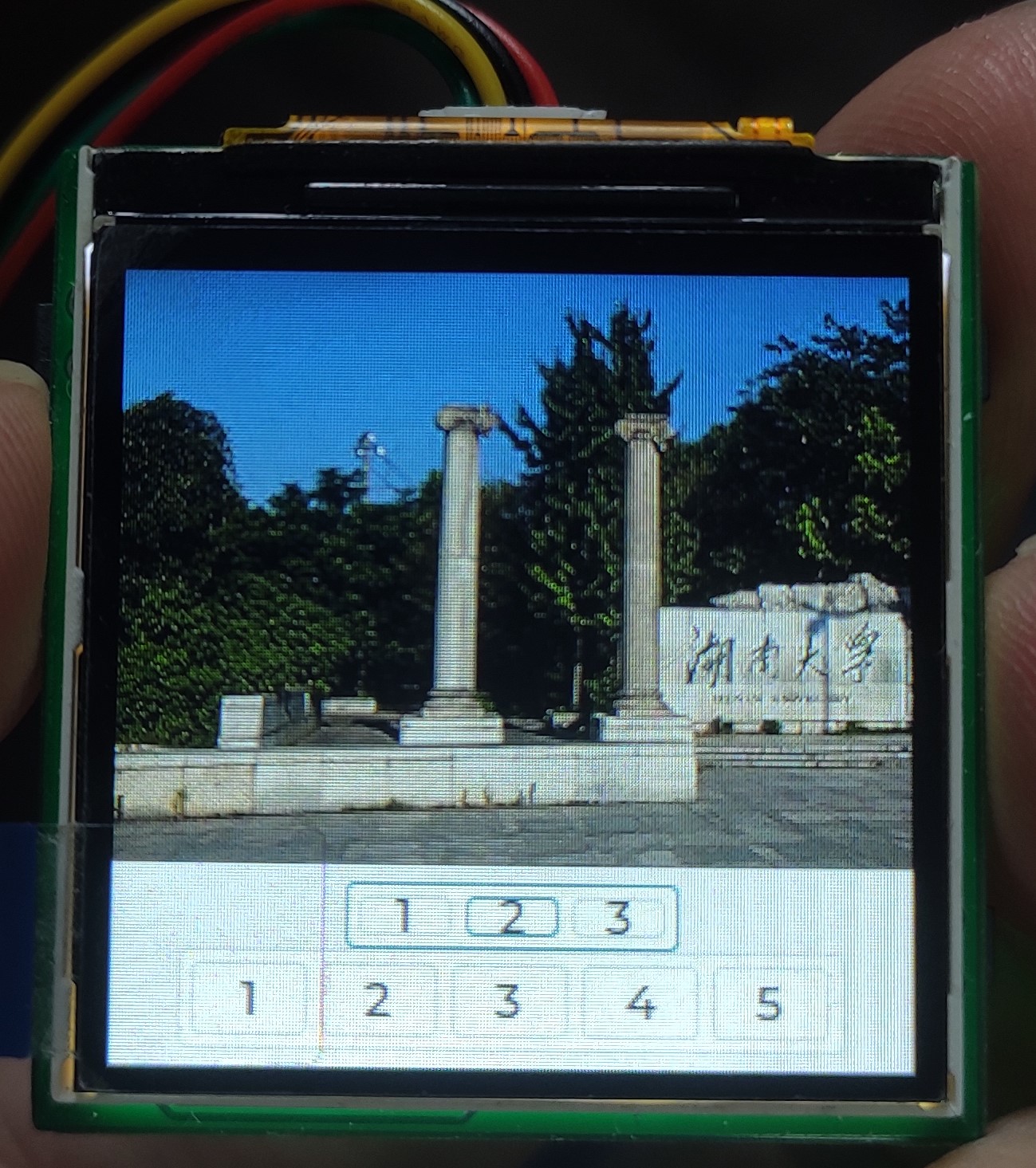

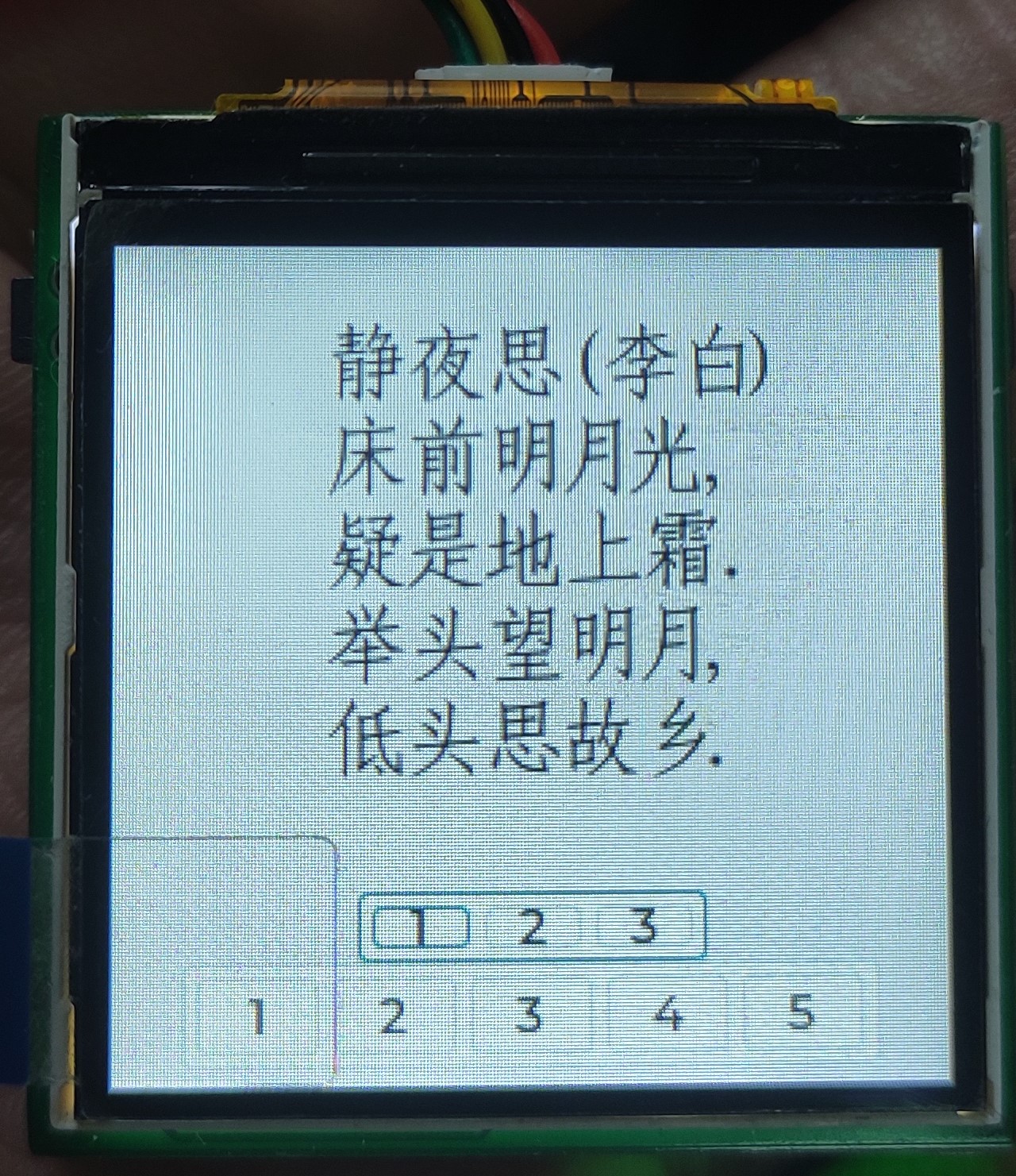

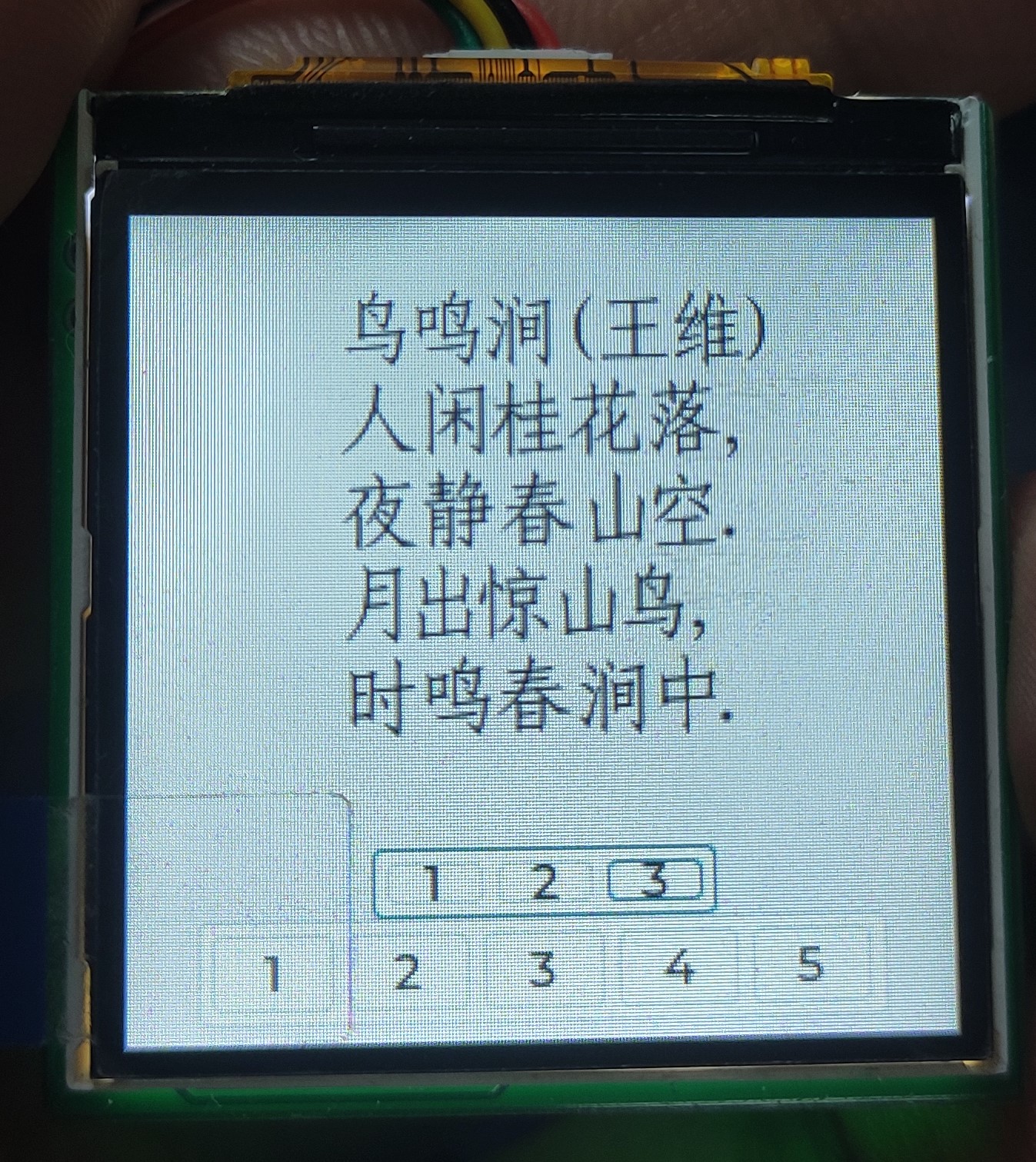

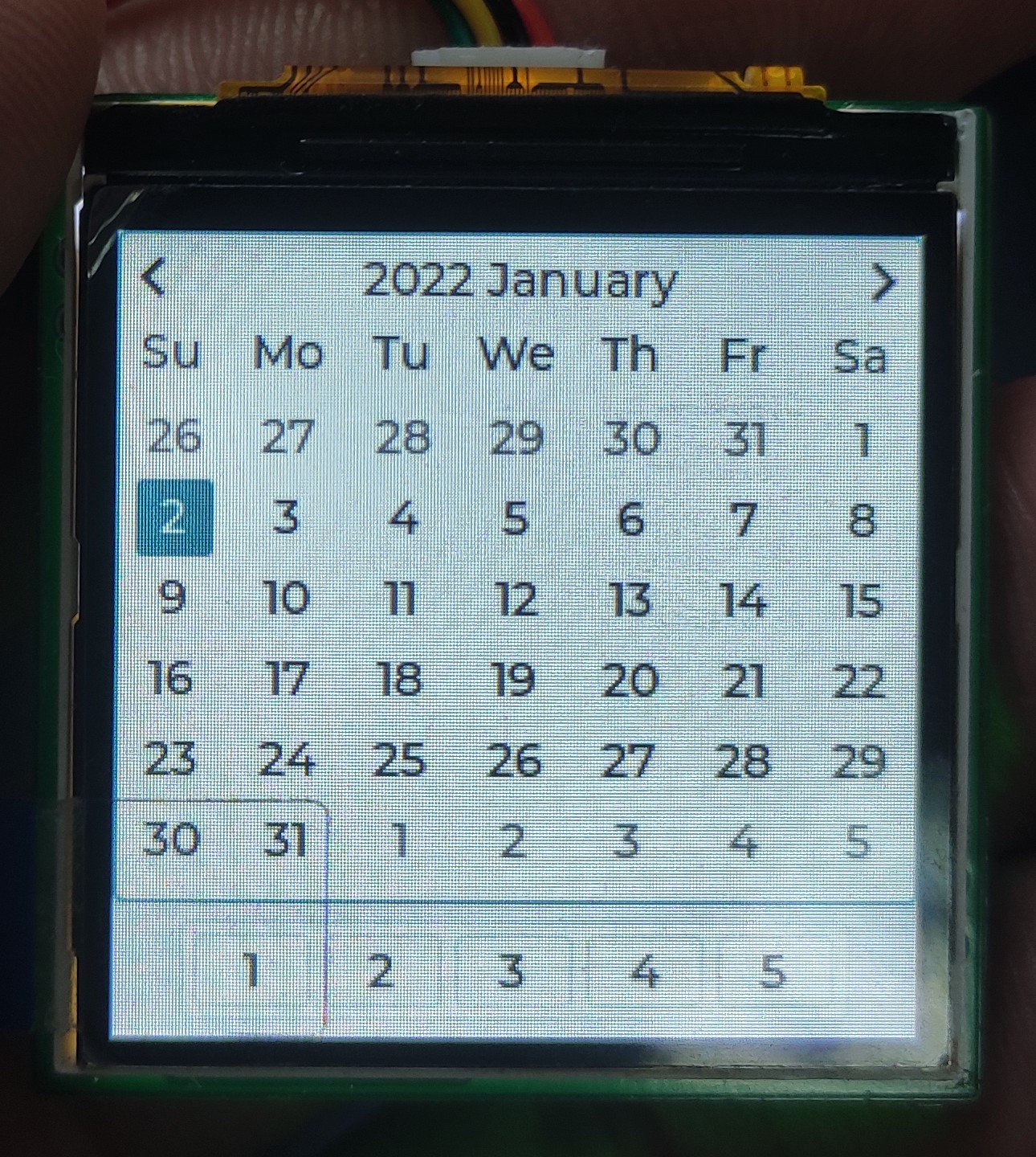

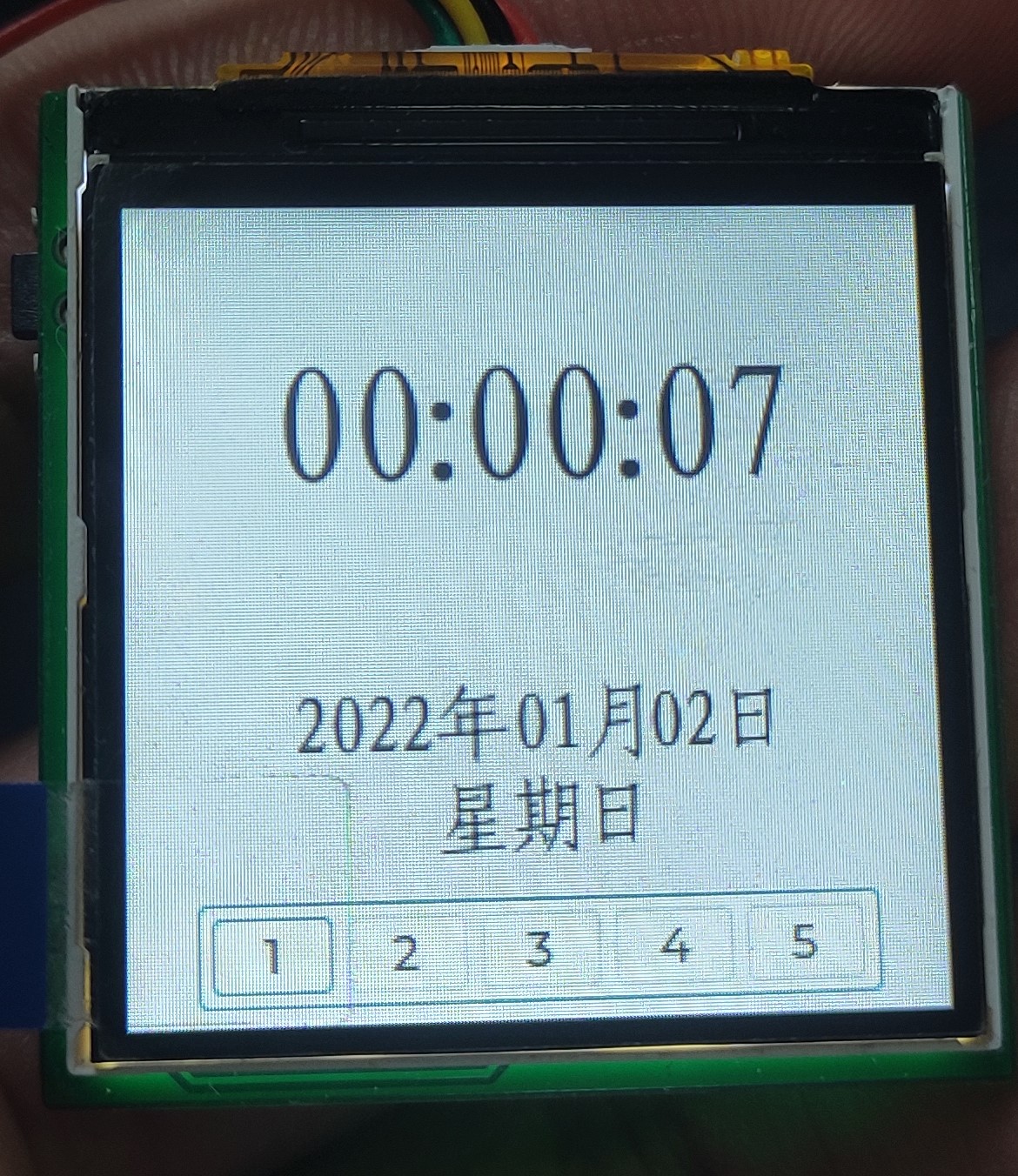

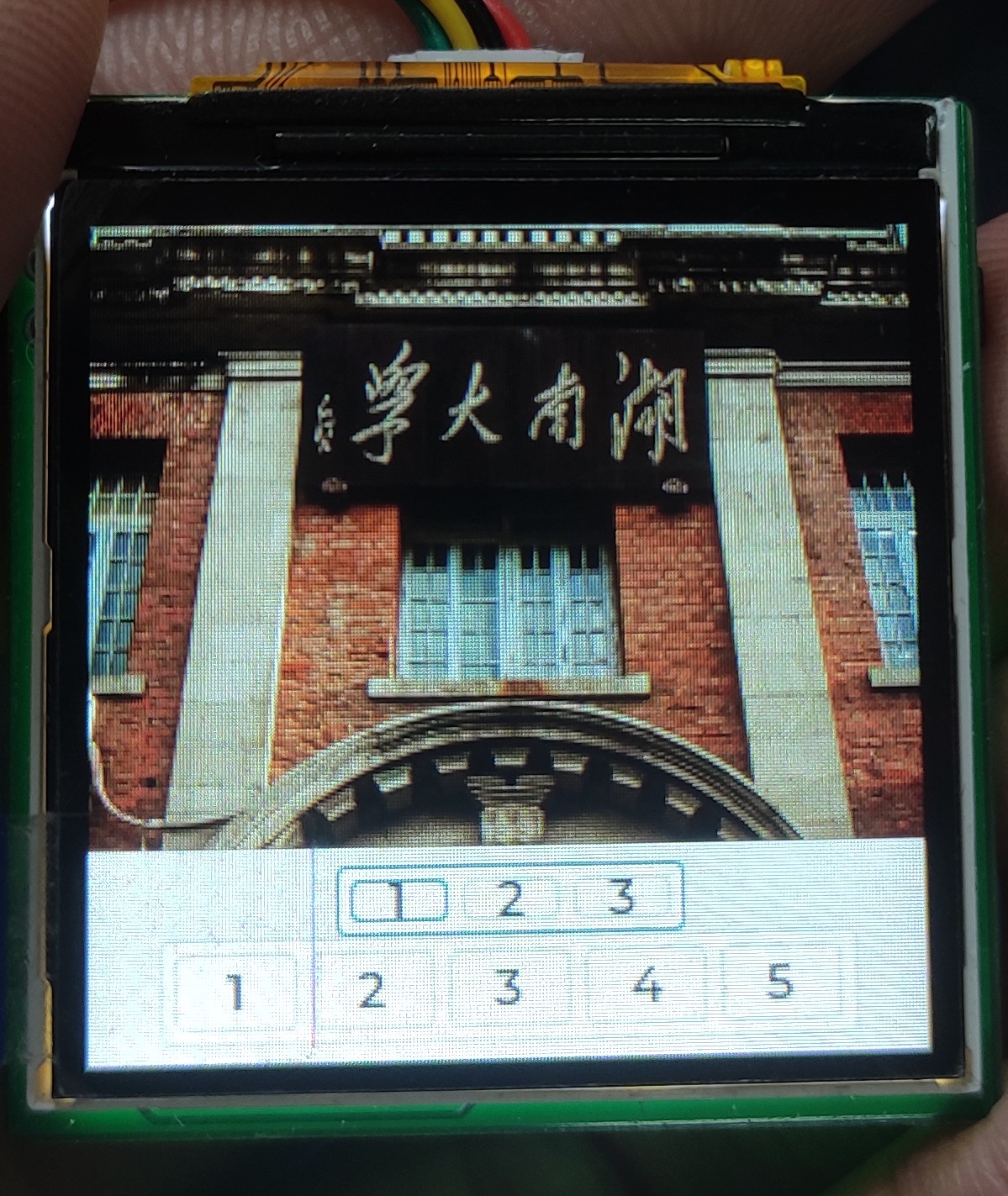

图片：

开源地址：

GitHub地址
