F1C100S开发记录

最近画了一个Linux板子，主控是全志的F1C100S，自带了32M RAM，不是很大，但是可以学习下；

板子图片：

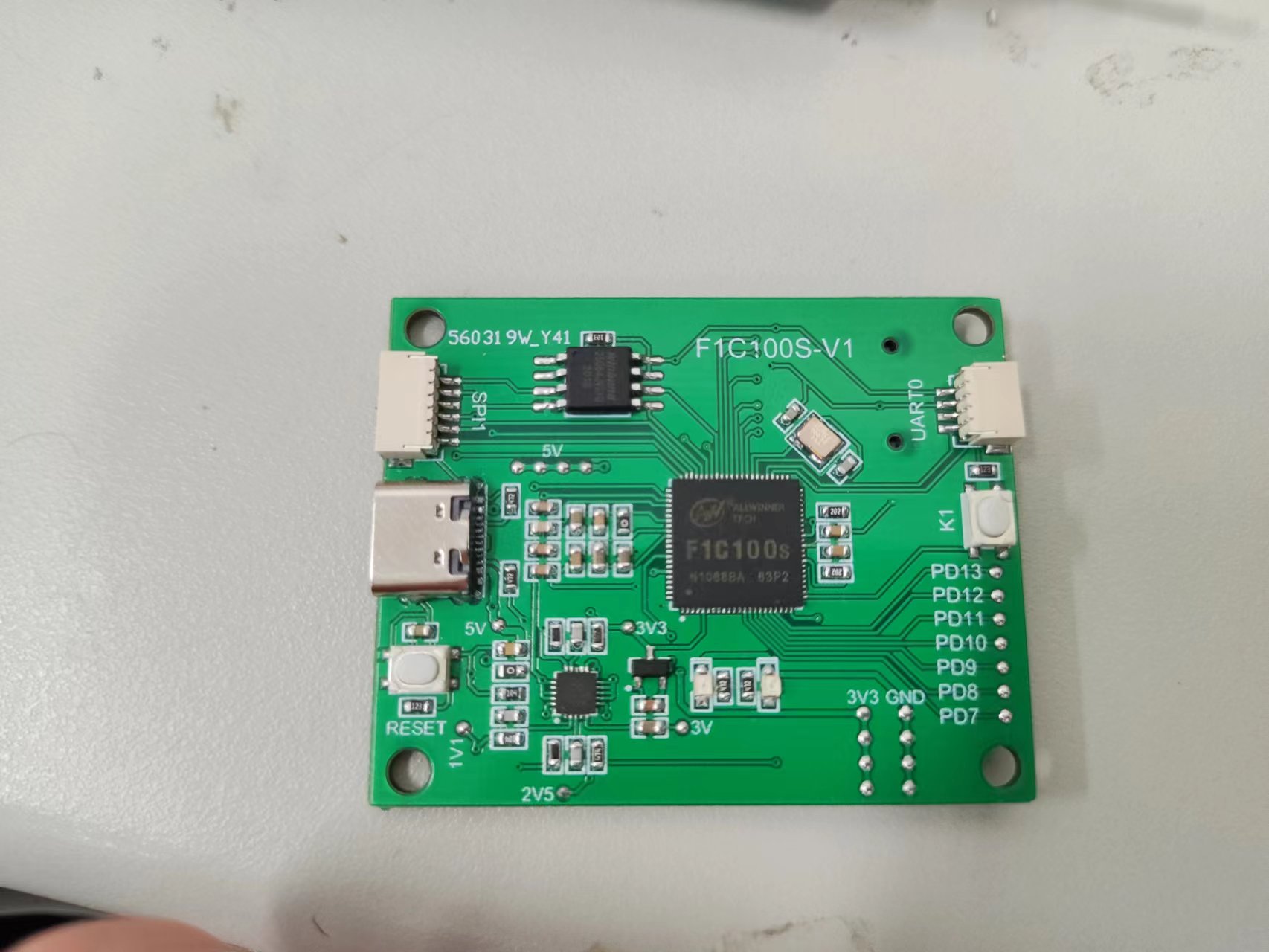

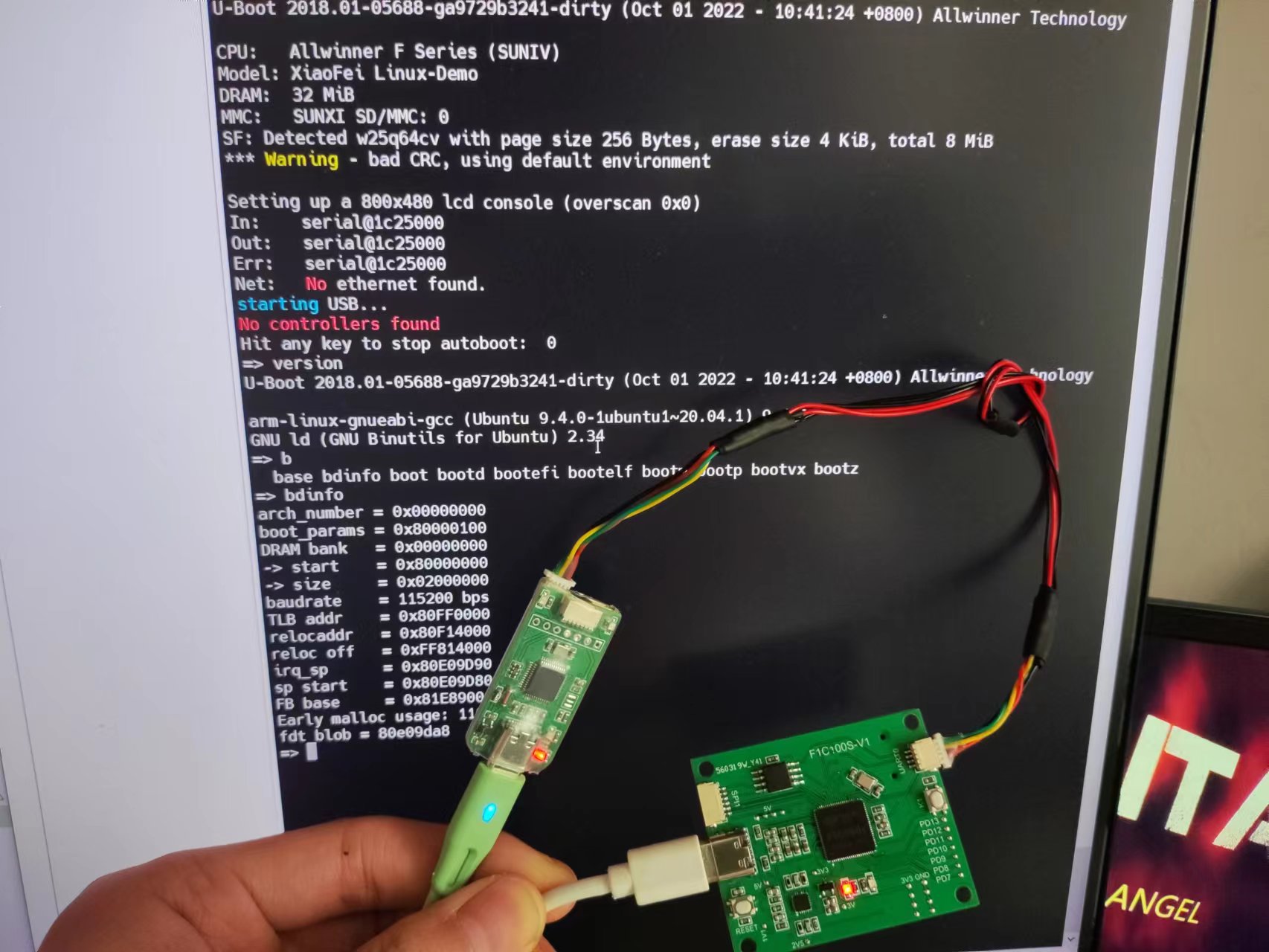

板子正面 板子反面 UBoot启动
f1c100s-1 f1c100s-2 f1c100s-3

FLASH下载工具使用

1、通过命令 sudo sunxi-fel ver 来确认有无成功进入fel模式；

1
sudo sunxi-fel ver

2、短接FLASH1和4脚，可以进入fel模式，其实就是CS引脚拉低；

3、单次运行（下载到RAM中）：

1
sunxi-fel uboot /your/path/to/u-boot-sunxi-with-spl.bin

4、烧进 spi-flash （开机自启）

1
sunxi-fel -p spiflash-write 0 /your/path/to/u-boot-sunxi-with-spl.bin

其中0是烧录偏移地址；

Uboot编译

1
2
3
4
5
6
7
sudo apt-get install git
git clone https://gitee.com/LicheePiNano/u-boot.git
cd u-boot
# 查看分支
git branch -a
# 切换到 Nano 分支
git checkout nano-lcd800480
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
git clone -b nano-lcd800480 --depth=1 https://github.com/Lichee-Pi/u-boot.git
此处告知make采用arm-linux-gnueabi下的所有交叉编译工具，目标架构为Arm，设定各项默认配置为 nano 的spiflash支持版
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- f1c100s_nano_uboot_defconfig

# 若不带spi-flash的板子，请换成 licheepi_nano_defconfig

# 进行可视化配置
make ARCH=arm menuconfig

# 修改默认bootcmd
gedit include/configs/suniv.h
# 需要修改为
#define CONFIG_BOOTCOMMAND "run distro_bootcmd"

# 开始编译
make ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- -j8

只需要u-boot-sunxi-with-spl.bin即可；

boot.scr

根据上面对bootcmd的修改，u-boot启动时会从第一分区读取 boot.scr 文件，并执行其中的脚本。我们可以通过这个来设置要传递给linux内核的参数、来加载内核和设备树、来启动内核。

在uboot目录下新建boot.cmd文件，向其中写入u-boot要执行的脚本：

1
2
3
cd ~/f1c100s-sdk/u-boot/
touch boot.cmd
gedit boot.cmd

写入以下内容：

1
2
3
4
5
6
7
#设置传递给内核的bootargs参数
#读取内核镜像和设备树到内存中指定位置
#启动内核程序
setenv bootargs console=tty0 console=ttyS0,115200 panic=5 rootwait root=/dev/mmcblk0p2 rw
load mmc 0:1 0x80008000 zImage
load mmc 0:1 0x80C00000 suniv-f1c100s-licheepi-nano.dtb
bootz 0x80008000 - 0x80C00000

使用u-boot编译后tools目录下的 mkimage 工具可以将boot.cmd文件生成为 boot.scr 文件，通过下面命令：

1
2
#arm架构；不压缩；script文件；输入boot.cmd文件；输出boot.scr文件
tools/mkimage -A arm -C none -T script -d boot.cmd boot.scr

生成的 boot.scr 文件就在当前目录下；

Linux编译

1、Linux下载

1
2
git clone https://gitee.com/LicheePiNano/Linux.git
cd ./Linux

2、Linux编译

1
2
3
4
5
6
7
make ARCH=arm f1c100s_nano_linux_defconfig

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabi- -j8

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j16 INSTALL_MOD_PATH=out modules

make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j16 INSTALL_MOD_PATH=out modules_install

编译成功后，生成文件所在位置：

  • 内核img文件：./arch/arm/boot/zImage
  • 设备树dtb文件:./arch/arm/boot/dts/suniv-f1c100s-licheepi-nano.dtb
  • modules文件夹：./out/lib/modules

buildrooft构建根文件系统

buildroot可用于构建小型的linux根文件系统。

大小最小可低至2M，与内核一起可以放入最小8M的spi flash中。

buildroot中可以方便地加入第三方软件包（其实已经内置了很多），省去了手工交叉编译的烦恼。

下载安装

首先安装一些依赖，比如linux头文件：

1
apt-get install linux-headers-$(uname -r)

然后下载安装：

1
2
3
4
wget https://buildroot.org/downloads/buildroot-2021.02.4.tar.gz
tar xvf buildroot-2021.02.4.tar.gz
cd buildroot-2021.02.4/
make menuconfig

配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
make menuconfig

以下选项为基础配置：

- Target options
  - Target Architecture (ARM (little endian))
  - Target Variant arm926t
- Toolchain
  - C library (musl) # 使用musl减小最终体积
- System configuration
  - Use syslinks to /usr .... # 启用/bin, /sbin, /lib的链接
  - Enable root login # 启用root登录
  - Run a getty after boot # 启用登录密码输入窗口
  - (licheepi) Root password #　默认账户为root 密码为licheepi

另可自行添加或删除指定的软件包

一些配置的简单说明

1
2
3
4
5
6
7
8
9
10
11
12
Target options  --->

    Target Architecture Variant (arm926t)  --->   // arm926ejs架构
[ ] Enable VFP extension support                  // Nano 没有 VFP单元，勾选会导致某些应用无法运行
    Target ABI (EABI)  --->
    Floating point strategy (Soft float)  --->    // 软浮点

System configuration  --->

    (Lichee Pi) System hostname                   // hostname
    (licheepi) Root password                      // 默认账户为root 密码为licheepi
    [*] remount root filesystem read-write during boot  // 启动时重新挂在文件系统使其可读写

编译

1
make

编译的过程如果带上下载软件包的时间比较漫长，很适合喝杯茶睡个午觉；(buildroot不能进行多线程编译)

编译完成的镜像包，是buildroot-2021.02.4/output/images/rootfs.tar；

测试程序

嵌入式linux开发最终是需要在系统上运行应用程序来实现特定的功能需求，这里编写个基础的应用程序用于测试：

建立程序文件夹并进入

1
2
mkdir helloworld
cd helloworld/

建立程序文件并编写程序

1
2
touch helloworld.c
gedit helloworld.c

写入以下内容：

1
2
3
4
5
#include <stdio.h>
int main(void)
{
	printf("Hello, world!\n");
}

编译生成可执行文件：

1
arm-linux-gnueabi-gcc -static helloworld.c -o helloworld

生成的 helloworld 就是我们需要的可执行文件了。

需要静态编译；

系统烧录(SD卡)

在SD卡中放了以下文件：

1
2
3
4
5
6
7
├── boot.cmd
├── boot.scr*（这个可以在Uboot中输入对应命令达到相同的结果）
├── helloworld*
├── rootfs.tar*
├── suniv-f1c100s-licheepi-nano.dtb*
├── u-boot-sunxi-with-spl.bin*
└── zImage*

带星号的是加载进SD卡中的；

分别是U-boot、rootfs、Linux、boot.scr、测试程序；

关于boot.scr：

修改默认bootcmd：

1
gedit include/configs/suniv.h

需要修改为：

1
#define CONFIG_BOOTCOMMAND "run distro_bootcmd"

然后就可以编译了：

根据上面对bootcmd的修改，u-boot启动时会从第一分区读取 boot.scr 文件，并执行其中的脚本。我们可以通过这个来设置要传递给linux内核的参数、来加载内核和设备树、来启动内核。

也可以使用Uboot中的boot命令：

boot 命令也是用来启动 Linux 系统的，只是 boot会读取环境变量 bootcmd 来启动 Linux 系
统， bootcmd 是一个很重要的环境变量！其名字分为“boot”和“cmd”，也就是“引导”和“命
令”，说明这个环境变量保存着引导命令，其实就是启动的命令集合，具体的引导命令内容是可
以修改的。比如我们要想使用 tftp 命令从网络启动 Linux 那么就可以设置 bootcmd为“tftp 80800000 zImage; tftp 83000000 imx6ull-14x14-emmc-7-1024x600-c.dtb; bootz 80800000 -83000000”，然后使用 saveenv将 bootcmd保存起来。然后直接输入 boot 命令即可从网络启动Linux 系统，命令如下：

1
2
3
$:setenv bootcmd 'tftp 80800000 zImage; tftp 83000000 imx6ull-14x14-emmc-7-1024x600-c.dtb;bootz 80800000 - 83000000'
$:saveenv
$:boot

boot命令使用如下所示：

1
2
3
$:setenv bootcmd 'setenv bootargs console=tty0 console=ttyS0,115200 panic=5 rootwait root=/dev/mmcblk0p2 rw; load mmc 0:1 0x80008000 zImage; load mmc 0:1 0x80C00000 suniv-f1c100s-licheepi-nano.dtb; bootz 0x80008000 - 0x80C00000'
$:saveenv
$:boot

最后输入boot，启动linux系统，并且重启后仍会自动跳转进入linux系统；

得到了需要的所有文件，接下来是烧录到SD卡中；

文件烧录：

前面编译生成的内容可以分块分别烧录进SD卡进行测试，也可以将 u-boot & linux & rootfs 整块打包烧录进SD卡进行测试，其实本质上是一样的，这里先进行分块测试的介绍，打包烧录介绍将在后面的章节说明。

  1. 先将SD卡插入Ubuntu中；
  2. 使用 lsblk 查看SD卡设备号sdX；

我这里显示为sdb，下面均以此进行说明；

分区设置：

准备SD卡并按要求分区，空间划分参考下表：

start sector size usage
0KB 0 8KB Unused, available for an MBR or (limited) GPT partition table
8KB 16 32KB Initial SPL loader
40KB 80 Max 984KB U-Boot
1MB 2048 - bootfs and rootfs

下面是在Ubuntu终端中进行分区划分示例：

如果已经分过区了那么Ubuntu可能会自动挂载；

逐条使用 sudo umount /dev/sdbn 进行卸载；

对SD（TF）卡进行分区：

1
2
3
4
5
6
7
sudo fdisk /dev/sdb
#如果有分区的话可以输入 d 回车依次删除
#输入 n 新建分区，分区大小根据需要设置即可
#下面是我新建的两个分区的输入情况
#n回车  回车(p)  回车(1)  回车(2048)  +32M回车  (如果有额外提示则Y回车)
#n回车  回车(p)  回车(2)  回车(67584) +200M回车  (如果有额外提示则Y回车)
#输入 w 回车保存退出，输入使用 lsblk 查看分区情况

格式化分区建立文件系统：

1
2
sudo mkfs.vfat /dev/sdb1
sudo mkfs.ext4 /dev/sdb2

分块烧录:

u-boot：

u-boot-sunxi-with-spl.bin 文件需要放置在SD卡8k开始的位置上：

1
2
cd ~/f1c100s-sdk/u-boot/
sudo dd if=u-boot-sunxi-with-spl.bin  of=/dev/sdb bs=1024 seek=8
linux & dtb & boot.scr

这三个放在刚才新建的第一个分区里（sdb1）：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
#如果分区已挂载到别的地方先进行卸载
sudo umount /dev/sdb1
#将分区挂载到 /mnt
sudo mount /dev/sdb1 /mnt
#拷贝linux和dtb
cd ~/f1c100s-sdk/linux/
sudo cp arch/arm/boot/zImage /mnt/
sudo cp arch/arm/boot/dts/suniv-f1c100s-licheepi-nano.dtb /mnt/
#拷贝boot.scr
cd ~/f1c100s-sdk/u-boot/
sudo cp boot.scr /mnt/
#保存退出
sync
sudo umount /dev/sdb1
rootfs：

这个放在刚才新建的第二个分区里（sdb2）：

1
2
3
4
5
6
7
8
9
10
#如果分区已挂载到别的地方先进行卸载
sudo umount /dev/sdb2
#将分区挂载到 /mnt
sudo mount /dev/sdb2 /mnt
#解压并拷贝rootfs
cd ~/f1c100s-sdk/buildroot-2022.02/
sudo tar -xf output/images/rootfs.tar -C /mnt/
#保存退出
sync
sudo umount /dev/sdb2
测试程序：
1
2
3
4
5
6
7
8
9
10
#如果分区已挂载到别的地方先进行卸载
sudo umount /dev/sdb2
#将分区挂载到 /mnt
sudo mount /dev/sdb2 /mnt
#拷贝helloworld
cd ~/f1c100s-sdk/helloworld/
sudo cp helloworld /mnt/root/
#保存退出
sync
sudo umount /dev/sdb2

系统烧录(SPI FLASH 16M)

Flash分区：

分区序号 分区大小 分区作用 地址空间及分区名
mtd0 1MB spl+uboot 0x0000000-0x0100000 : “uboot”
mtd2 64KB dtb文件 0x0100000-0x0110000: “dtb”
mtd2 4MB linux内核 0x0110000-0x0510000 : “kernel”
mtd3 剩余 根文件系统 0x0510000-0x0c00000 : “rootfs”
mtd4 剩余 用户区 0x0c00000-0x1000000 : “user”

烧录前要进入fel模式，然后进行程序下载；

烧录文件准备：

只有根文件系统烧录文件与TF卡的不同，其他文件均相同；

准备根文件系统，生成rootfs.img镜像文件：

1、新建一个目录make_rootfs（这个目录随便找一个路径放就可以了），拷贝rootfs.tar到make_rootfs目录下。

2、使用命令解压：

1
tar -xf rootfs.tar

然后删除压缩包：

1
rm -rf rootfs.tar

3、回到上级目录make_rootfs：

1
cd ../

4、然后使用命令生成rootfs.img：

1
mkfs.jffs2 -s 0x100 -e 0x10000 -p 0x6F0000 -d rootfs/ -o rootfs.img

说明：（0x10000：块擦除大小）,（0x6F0000：分区的大小）；

5、mtd-utils安装：
此步骤是上一步制作根文件系统的命令没有的前提下进行的；

安装mkfs.jffs2工具：

1
sudo apt-get install mtd-utils

烧录命令：

清空flash，进入FEL模式：

1
2
3
sf probe 0
sf erase 0 0x100000 #清空flash
reset				#即可重新进入fel模式

烧录u-boot

1
sudo sunxi-fel -p spiflash-write 0 ./u-boot-sunxi-with-spl.bin

烧录kernel

1
sudo sunxi-fel -p spiflash-write 0x0110000 ./zImage

烧录dtb

1
sudo sunxi-fel -p spiflash-write 0x0100000 ./suniv-f1c100s-licheepi-nano.dtb

烧录rootfs

1
sudo sunxi-fel -p spiflash-write 0x0510000 ./rootfs.img

烧录userfs

说明：这个是个人创建的文件系统，该分区如果不需要可以不烧了；

1
sudo sunxi-fel -p spiflash-write 0x0c00000 userfs.img

U-boot中启动系统：

1
2
3
4
sf probe 0 50000000
sf read 0x80C00000 0x100000 0x10000  #加载dtb设备树
sf read 0x80008000 0x110000 0x400000 #加载内核
bootz 0x80008000 - 0x80C00000
1
2
setenv bootcmd 'sf probe 0 50000000; sf read 0x80C00000 0x100000 0x10000; sf read 0x80008000 0x110000 0x400000; bootz 0x80008000 - 0x80C00000'
saveenv

U-boot中sf命令用法：

  • sf read用来读取flash数据到内存；
  • sf write写内存数据到flash；
  • sf erase 擦除指定位置,指定长度的flash内容, 在进行写flash的时候一定要先进行擦除，否则会失败，因为flash只能从1变为0；

具体用法：

1
2
3
4
5
6
7
8
9
10
11
12
13
sf - SPI flash sub-system

Usage:0
sf probe [[bus:]cs] [hz] [mode] - init flash device on given SPI bus
                                  and chip select
sf read addr offset len - read `len' bytes starting at
                                  `offset' to memory at `addr'
sf write addr offset len        - write `len' bytes from memory
                                  at `addr' to flash at `offset'
sf erase offset [+]len          - erase `len' bytes from `offset'
                                  `+len' round up `len' to block size
sf update addr offset len       - erase and write `len' bytes from memory
                                  at `addr' to flash at `offset'

示例：

连接flash：

1
sf probe 0

在使用sf的其他命令之前必须先进行此操作进行连接flash；

写flash：

1
sf write 0x82000000 0x8000 0x20000

把内存0x8200 0000处的数据, 写入flash的偏移0x80000, 写入数据长度为0x20000(128KB), 操作偏移和长度最小单位是Byte；

读flash：

1
sf read 0x82000000 0x10000 0x20000

把flash偏移0x10000(64KB)处, 长度为0x20000(128KB)的数据, 写入到内存0x82000000, 操作偏移和长度最小单位是Byte；

擦除flash：

1
sf erase 0x0 0x10000

擦除偏移0x0处, 到0x10000之间的擦除块, 擦除操作是以erase block为单位的, 要求offset和len参数必须是erase block对齐的；

sunxi-fel工具的使用：

安装：

1
2
3
4
5
6
7
8
git clone -b f1c100s-spiflash https://github.com/Icenowy/sunxi-tools.git
cd sunxi-tools
make && sudo make install

sudo apt install pkg-config
sudo apt install pkgconf
sudo apt-get install zlib1g-dev
sudo apt-get install libusb-1.0-0-dev

用法：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Usage: ./sunxi-fel [options] command arguments... [command...]
    -h, --help            Print this usage summary and exit
    -v, --verbose            Verbose logging
    -p, --progress            "write" transfers show a progress bar
    -l, --list            Enumerate all (USB) FEL devices and exit
    -d, --dev bus:devnum        Use specific USB bus and device number
        --sid SID            Select device by SID key (exact match)

    spl file            Load and execute U-Boot SPL
        If file additionally contains a main U-Boot binary
        (u-boot-sunxi-with-spl.bin), this command also transfers that
        to memory (default address from image), but won't execute it.

    uboot file-with-spl        like "spl", but actually starts U-Boot
        U-Boot execution will take place when the fel utility exits.
        This allows combining "uboot" with further "write" commands
        (to transfer other files needed for the boot).

    hex[dump] address length    Dumps memory region in hex
    dump address length        Binary memory dump
    exe[cute] address        Call function address
    reset64 address            RMR request for AArch64 warm boot
    memmove dest source size    Copy <size> bytes within device memory
    readl address            Read 32-bit value from device memory
    writel address value        Write 32-bit value to device memory
    read address length file    Write memory contents into file
    write address file        Store file contents into memory
    write-with-progress addr file    "write" with progress bar
    write-with-gauge addr file    Output progress for "dialog --gauge"
    write-with-xgauge addr file    Extended gauge output (updates prompt)
    multi[write] # addr file ...    "write-with-progress" multiple files,
                    sharing a common progress status
    multi[write]-with-gauge ...    like their "write-with-*" counterpart,
    multi[write]-with-xgauge ...      but following the 'multi' syntax:
                      <#> addr file [addr file [...]]
    echo-gauge "some text"        Update prompt/caption for gauge output
    ver[sion]            Show BROM version
    sid                Retrieve and output 128-bit SID key
    clear address length        Clear memory
    fill address length value    Fill memory

    spiflash-info            Retrieves basic information
    spiflash-read addr length file    Write SPI flash contents into file
    spiflash-write addr file    Store file contents into SPI flash

示例：

烧录文件到FLASH：

1
sudo sunxi-fel -p spiflash-write 0 Your-Flash-BIN

烧录到RAM中：

1
sudo sunxi-fel uboot u-boot-sunxi-with-spl.bin

检测usb设备：

1
2
$: sudo sunxi-fel -l
USB device 002:005   Allwinner F1C100s

列出设备信息：

1
2
$:
AWUSBFEX soc=00001663(F1C100s) 00000001 ver=0001 44 08 scratchpad=00007e00 00000000 00000000

F1C100S GPIO操作：

1
2
3
4
5
6
7
8
9
10
11
12
#使用sysfs操作GPIO的例子：
echo 192 > /sys/class/gpio/export  #导出 PG0, GREEN
ls /sys/class/gpio/
export     gpio192    gpiochip0  unexport
ls /sys/class/gpio/gpio192/
active_low direction subsystem/ value device/ power/ uevent
echo "out" > /sys/class/gpio/gpio192/direction #设置为输出
echo 0 > /sys/class/gpio/gpio192/value     #亮灯
echo 1 > /sys/class/gpio/gpio192/value #灭灯
echo "in" > /sys/class/gpio/gpio192/direction #设置为输入
cat /sys/class/gpio/gpio192/value #读取电平
0

引脚计算规则：

在Linux中，GPIO 使用0～MAX_INT之间的整数标识。

对于32位CPU，每组GPIO 32个，引脚号就是按顺序排列。

从PA0开始gpio是0，那么PE3对应是32*4+3=131，经试验已验证；

这个板子是PE12引脚为LED引脚，故：

故点灯的脚本如下：

1
2
3
4
5
6
7
8
9
10
11
echo "out" > /sys/class/gpio/gpio140/direction #设置为输出
#死循环
while true
do
    echo 0 > /sys/class/gpio/gpio140/value
    echo "点亮"
    sleep 0.1
    echo 1 > /sys/class/gpio/gpio140/value
    sleep 0.1
    echo "熄灭"
done

Linux取消开机登录输入账户密码：

找到 /etc/inittab 文件的：

1
console::respawn:/sbin/getty -L console 0 vt100 # GENERIC_SERIAL

修改为：

1
console::respawn:-/bin/sh

重启后就没有恼人的 login 提示了；

赏

谢谢你请我喝可乐

支付宝
微信

扫一扫，分享到微信

微信分享二维码
本站总访问量次 |

tag:

    缺失模块。
    1、请确保node版本大于6.2
    2、在博客根目录（注意不是yilia根目录）执行以下命令：
    npm i hexo-generator-json-content --save

    3、在根目录_config.yml里添加配置：

      jsonContent:
    meta: false
    pages: false
    posts:
      title: true
      date: true
      path: true
      text: false
      raw: false
      content: false
      slug: false
      updated: false
      comments: false
      link: false
      permalink: false
      excerpt: false
      categories: false
      tags: true

一枚立志成为嵌入式开发攻城狮的大学生 <br>Tel:15203783930 <br>QQ:2253770787 <br>微信:15110879029
