Kicad生成Gerber文件

2023-04-12

这个是针对嘉立创打样的；

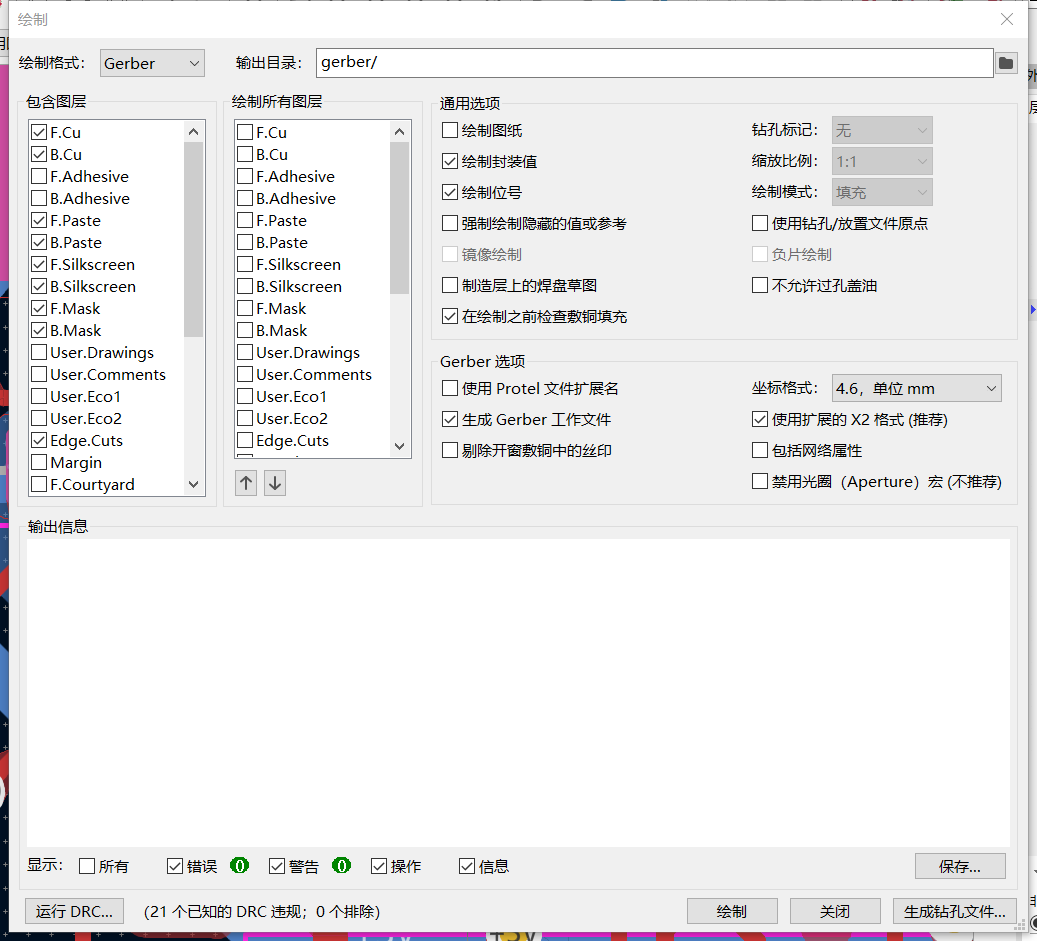

单击菜单栏【文档】 >> 【绘制】，格式选择【Gerber】，各项设置如下截图所示。

配置以下选项：

然后点击绘制即可：

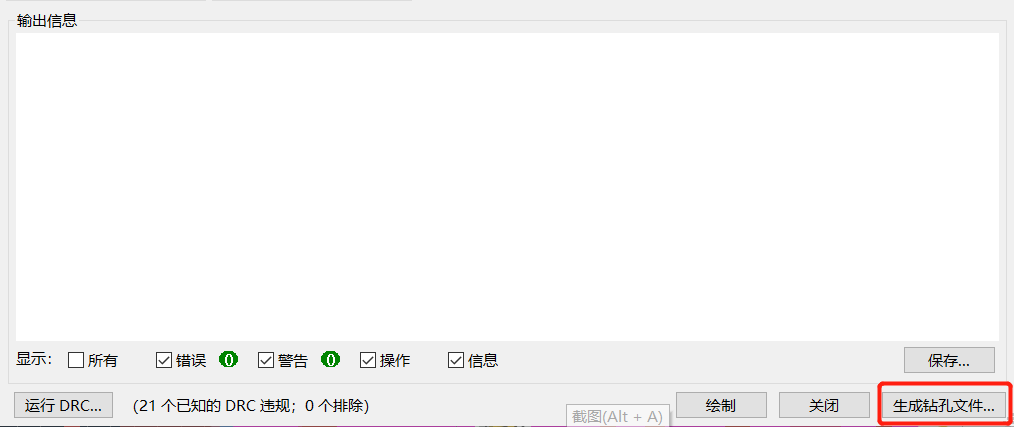

点击生成钻孔文件：

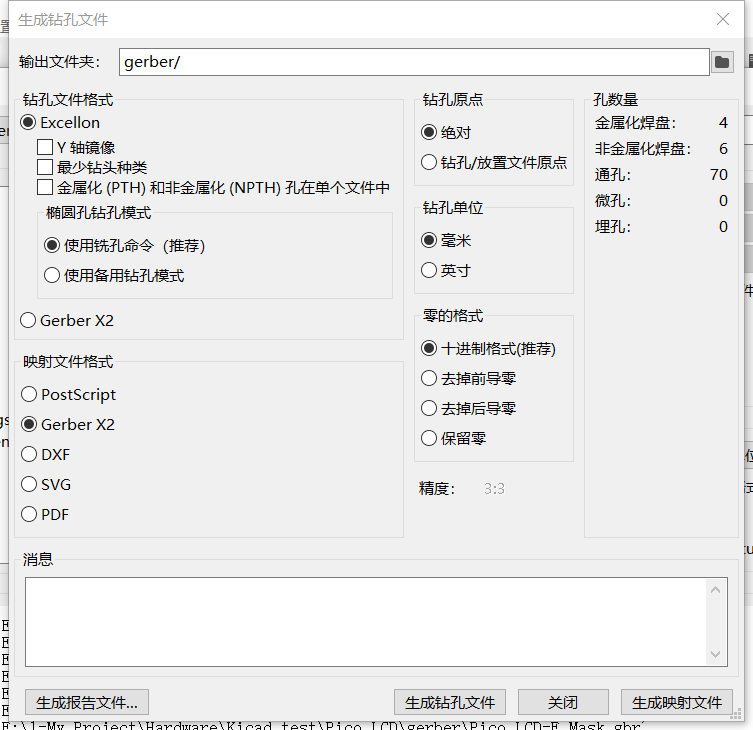

配置钻孔选项：

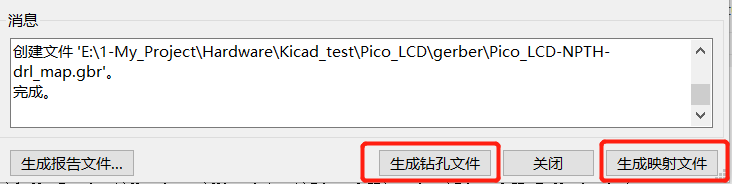

然后生成钻孔文件和映射文件即可：

将生成的文件打包就可以进行打样了；
