单总线挂载多个DS18B20并读取温度

当需要同时读取多个点的温度数据时，DS18B20就是一个很好的选择，不仅精度高，而且还可以单总线挂载多个传感器以节省IO口的使用；

初始化函数

DS18B20的通信协议为单总线通信协议；

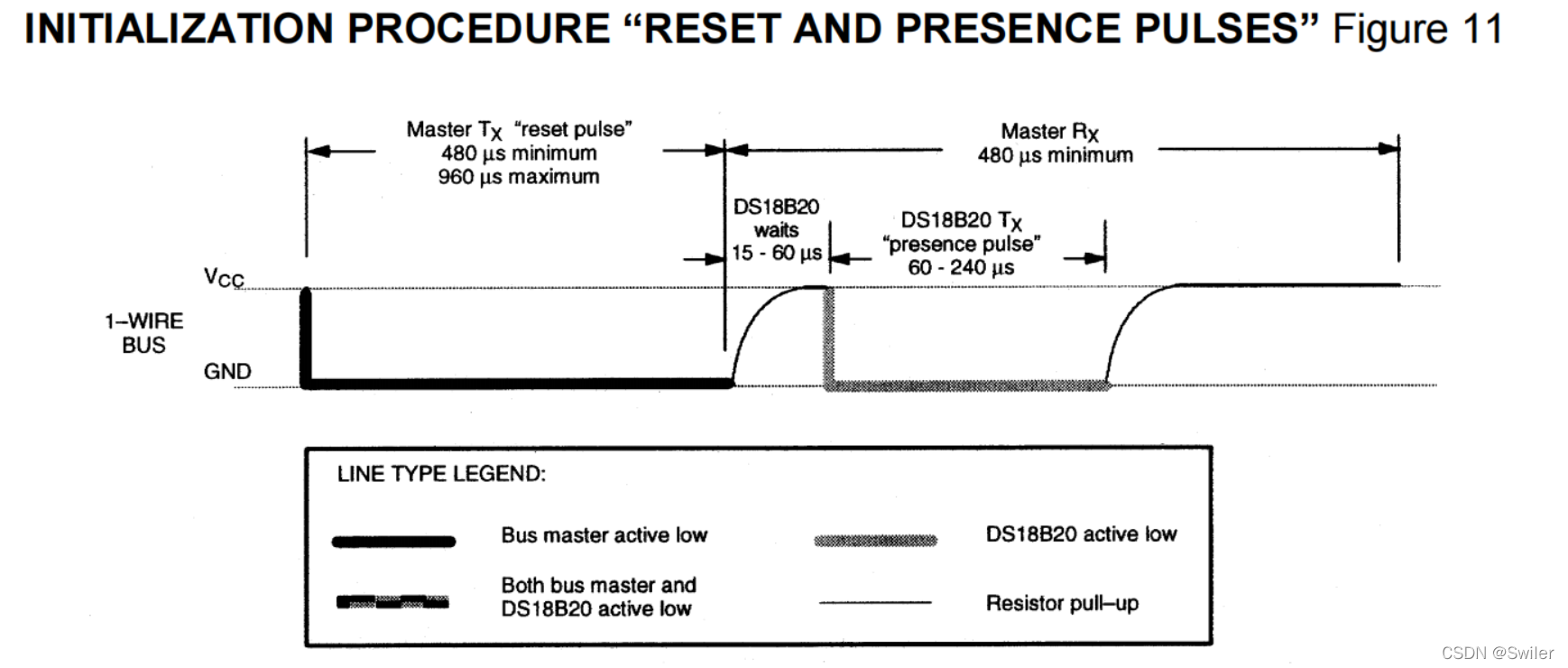

首先由主机发送一个复位脉冲约480-960us；然后总线被拉高；在15-60us之后传感器向单片机发送一个约60-240us的存在脉冲，然后总线被拉高。

/**
 * @brief 主机给从机发送复位脉冲
 */
static void DS18B20_Reset(void)
{
    DS18B20_Mode_OUT_PP(); // 主机输出
    DS18B20_OUT_0; // 主机至少产生 480us 的低电平复位信号
    delay_us(750);
    DS18B20_OUT_1; // 主机在产生复位信号后，需将总线拉高
    // 从机接收到主机的复位信号后，会在 15 ~ 60 us 后给主机发一个存在脉冲
    delay_us(15);
}

/**
 * @brief  检测从机给主机返回的存在脉冲
 * @return 0：成功		1：失败
 */
static uint8_t DS18B20_Presence(void)
{
    uint8_t pulse_time = 0;
    DS18B20_Mode_IN_NP(); // 主机设为输入
    // 等待存在脉冲的到来，存在脉冲为一个 60 ~ 240 us 的低电平信号
    // 如果存在脉冲没有来则做超时处理，从机接收到主机的复位信号后，会在 15 ~ 60 us 后给主机发一个存在脉冲
    while (DS18B20_IN && (pulse_time < 100)) // 等待低电平响应脉冲
    {
        pulse_time++;
        delay_us(1);
    }
    // 经过 100 us 后，存在脉冲都还没有到来
    if (pulse_time >= 100)
    {
        return 1;
    }
    else
    {
        pulse_time = 0;
    }
    // 响应脉冲（低电平）到来，且存在的时间不能超过 240 us
    while (!(DS18B20_IN) && pulse_time < 240)
    {
        pulse_time++;
        delay_us(1);
    }
    if (pulse_time >= 240)
    {
        return 1;
    }
    else
    {
        return 0;
    }
}
/**
 * @brief  DS18B20 初始化函数
 * @reurn  0：成功		1：失败
 */
uint8_t DS18B20_Init(void)
{
    DS18B20_Mode_OUT_PP();
    DS18B20_OUT_1;
    DS18B20_Reset();
    return DS18B20_Presence();
}

配置写函数

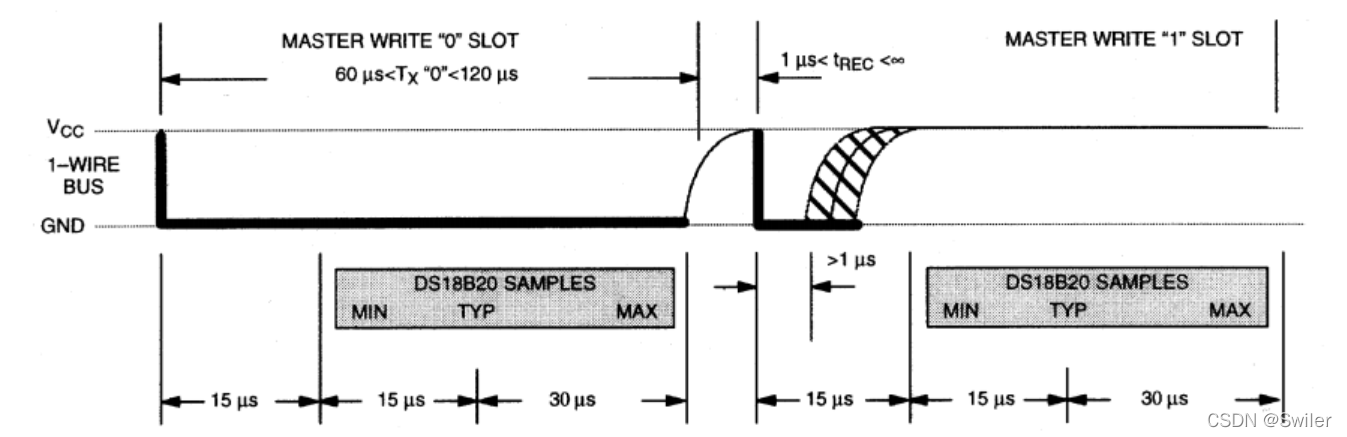

当主机将数据线从高逻辑级别拉到低逻辑级别时，将启动写入时隙。有两种类型的写时槽：写1时槽和写0时槽。所有写入时隙的持续时间必须至少为60µs，且每个写入周期之间的恢复时间至少为1µs以上。在DQ线下降后，DS18B20在15µs到60µs的窗口中对DQ线进行采样。

如果DQ为高，则会出现Write1。如果DQ为低低，则会出现Write0。

要使主机生成写1时隙，必须将数据线拉到逻辑低级别，然后释放，允许数据线在写时隙开始后的15µs内拉到高级别。

要使主机生成写0时隙，必须将数据线拉到逻辑低级别，并在低级别保持60µs。

/**
 * @brief 写一个字节到 DS18B20，低位先行
 */
static void DS18B20_WriteByte(uint8_t dat)
{
    uint8_t i, testb;
    DS18B20_Mode_OUT_PP();
    for (i = 0; i < 8; i++)
    {
        testb = dat & 0x01;
        dat = dat >> 1;
        // 写 0 和写 1 的时间至少要大于60us
        if (testb) // 当前位写 1
        {
            DS18B20_OUT_0;
            delay_us(5); // 拉低发送写时段信号
            DS18B20_OUT_1; // 读取电平时间保持高电平
            delay_us(65);
        }
        else // 当前位写 0
        {
            DS18B20_OUT_0; // 拉低发送写时段信号
            delay_us(70);  // 读取电平时间保持低电平
            DS18B20_OUT_1;
            delay_us(2); // 恢复时间
        }
    }
}

配置读函数

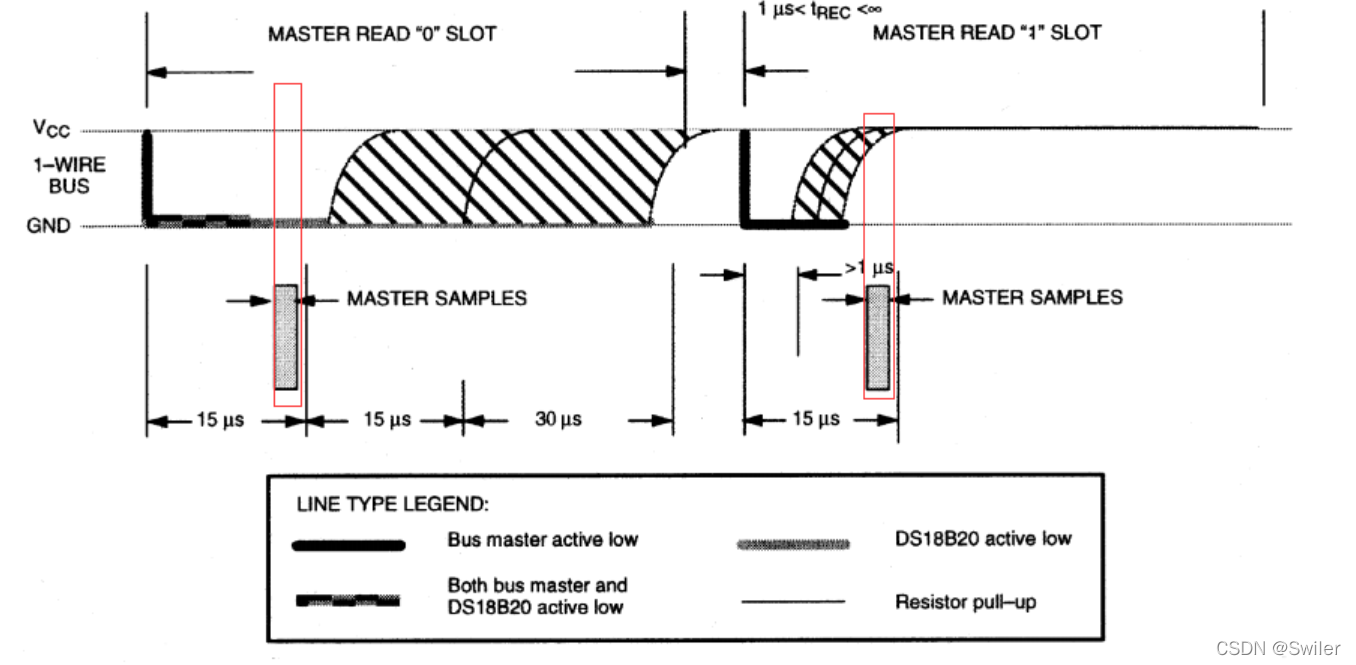

当要从DS18B20读取数据时，主机生成读取时隙。当主机将数据线从逻辑高级级别到逻辑低级别时，启动读取时隙。数据线必须保持在低逻辑级别至少1µs；来自DS18B20的输出数据在读取时隙边缘下降后15µs有效。因此，主机必须将DQ引脚拉低，以便从读取槽的开始读取其15µs的状态。在读取时隙结束时，DQ引脚将通过外部上拉电阻重新拉高。所有读取时间槽的持续时间必须至少为60µs，每个读取时间槽之间的恢复时间至少为1-µs。

/**
 * @brief 从DS18B20读取一个bit
 */
static uint8_t DS18B20_ReadBit(void)
{
    uint8_t dat;
    DS18B20_Mode_OUT_PP(); // 读 0 和读 1 的时间至少要大于 60 us
    DS18B20_OUT_0; // 读时间的起始：必须由主机产生 > 1us < 15us 的低电平信号
    // 这个时间非常重要，设置为 < 15，需要多次尝试；如果设置不合理，数据会直接出错
    // 参数建议设为 10 11 12，具体值要根据延时函数的执行效率测试
    delay_us(10);
    DS18B20_Mode_IN_NP(); // 设置成输入，释放总线，由外部上拉电阻将总线拉高
    if (DS18B20_IN == 1)
    {
        dat = 1;
    }
    else
    {
        dat = 0;
    }
    delay_us(45); // 这个延时参数参考时序图
    return dat;
}
/**
 * @brief 从 DS18B20 读一个字节，低位先行
 */
static uint8_t DS18B20_ReadByte(void)
{
    uint8_t i, j, dat = 0;

    for (i = 0; i < 8; i++)
    {
        j = DS18B20_ReadBit();
        dat = (dat) | (j << i);
    }

    return dat;
}

供电配置

要搭配硬件电路使用

void Power_Select(uint8_t value)
{
    DS18B20_WriteByte(0xB4);
    if(value == 1)
    {
        DS18B20_WriteByte(1);
    }
    if(value == 0)
    {
        DS18B20_WriteByte(0);
    }
}

读取芯片ID

/**
 * @brief  读取ID
 * @param  ds18b20_id：用于存放 DS18B20 串行号的数组的首地址
 */
void DS18B20_ReadId(uint8_t *ds18b20_id)
{
    uint8_t uc;
    DS18B20_WriteByte(0x33); // 读取串行号
    for (uc = 0; uc < 8; uc++)
    {
        ds18b20_id[uc] = DS18B20_ReadByte();
    }
}

跳过匹配ROM

/**
 * @brief  跳过匹配 DS18B20 ROM
 */
static void DS18B20_SkipRom(void)
{
    DS18B20_Reset();
    DS18B20_Presence();
    DS18B20_WriteByte(0XCC); /* 跳过 ROM */
}

匹配ROM

/**
 * @brief  执行匹配 DS18B20 ROM
 */
static void DS18B20_MatchRom(void)
{
    DS18B20_Reset();
    DS18B20_Presence();
    DS18B20_WriteByte(0X55); /* 匹配 ROM */
}

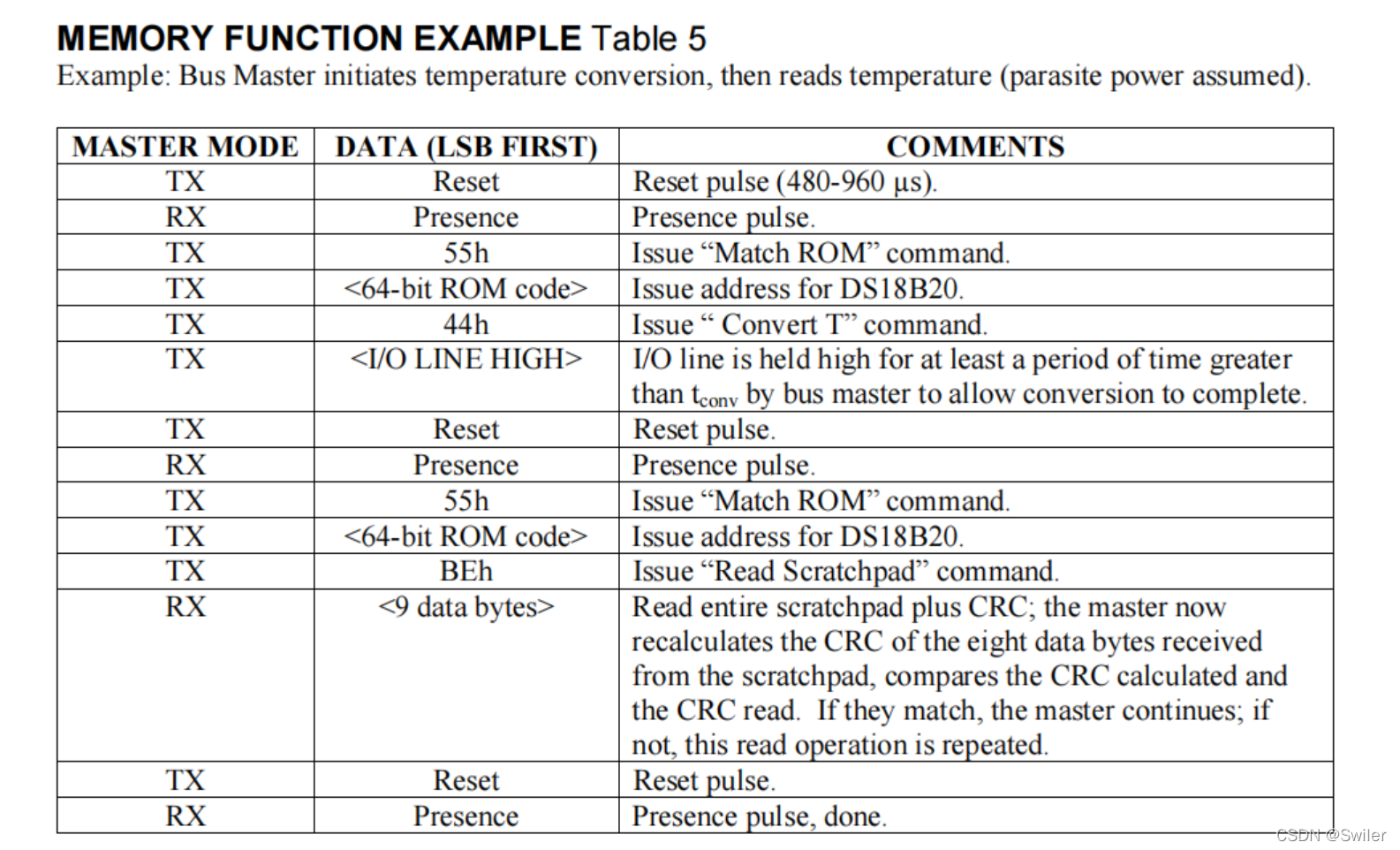

读取温度的两种模式

匹配ROM的情况下

/**
 * 存储的温度是16 位的带符号扩展的二进制补码形式
 * 当工作在12位分辨率时，其中5个符号位，7个整数位，4个小数位
 *
 *         |---------整数----------|-----小数 分辨率 1/(2^4)=0.0625----|
 * 低字节  | 2^3 | 2^2 | 2^1 | 2^0 | 2^(-1) | 2^(-2) | 2^(-3) | 2^(-4) |
 *
 *
 *         |-----符号位：0->正  1->负-------|-----------整数-----------|
 * 高字节  |  s  |  s  |  s  |  s  |    s   |   2^6  |   2^5  |   2^4  |
 *
 *
 * 温度 = 符号位 + 整数 + 小数*0.0625
 */

/**
 * @brief  在匹配 ROM 情况下获取 DS18B20 温度值
 * @param  ds18b20_id：存放 DS18B20 串行号的数组的首地址
 * @retval 温度值
 */
float DS18B20_GetTemp_MatchRom(uint8_t *ds18b20_id)
{
    uint8_t tpmsb, tplsb, i;
    int16_t s_tem;
    float f_tem;
    DS18B20_MatchRom(); /* 匹配ROM */
    for (i = 0; i < 8; i++)
    {
        DS18B20_WriteByte(ds18b20_id[i]);
    }
    DS18B20_WriteByte(0X44); /* 开始转换 */
    DS18B20_MatchRom(); /* 匹配ROM */
    for (i = 0; i < 8; i++)
    {
        DS18B20_WriteByte(ds18b20_id[i]);
    }
    DS18B20_WriteByte(0XBE); /* 读温度值 */
    tplsb = DS18B20_ReadByte();
    tpmsb = DS18B20_ReadByte();
    s_tem = tpmsb << 8;
    s_tem = s_tem | tplsb;
    if (s_tem < 0) /* 负温度 */
    {
        f_tem = (~s_tem + 1) * 0.0625f;
    }
    else
    {
        f_tem = s_tem * 0.0625f;
    }
    return f_tem;
}

不匹配ROM的情况下

/**
 * 存储的温度是16 位的带符号扩展的二进制补码形式
 * 当工作在12位分辨率时，其中5个符号位，7个整数位，4个小数位
 *
 *         |---------整数----------|-----小数 分辨率 1/(2^4)=0.0625----|
 * 低字节  | 2^3 | 2^2 | 2^1 | 2^0 | 2^(-1) | 2^(-2) | 2^(-3) | 2^(-4) |
 *
 *
 *         |-----符号位：0->正  1->负-------|-----------整数-----------|
 * 高字节  |  s  |  s  |  s  |  s  |    s   |   2^6  |   2^5  |   2^4  |
 *
 *
 * 温度 = 符号位 + 整数 + 小数*0.0625
 */

/**
 * @brief  在跳过匹配 ROM 情况下获取 DS18B20 温度值
 * @param  无
 * @retval 温度值
 */
float DS18B20_GetTemp_SkipRom(void)
{
    uint8_t tpmsb, tplsb;
    int16_t s_tem;
    float f_tem;
    DS18B20_SkipRom();
    DS18B20_WriteByte(0X44); /* 开始转换 */
    DS18B20_SkipRom();
    DS18B20_WriteByte(0XBE); /* 读温度值 */
    tplsb = DS18B20_ReadByte();
    tpmsb = DS18B20_ReadByte();
    s_tem = tpmsb << 8;
    s_tem = s_tem | tplsb;
    if (s_tem < 0) /* 负温度 */
    {
        f_tem = (~s_tem + 1) * 0.0625f;
    }
    else
    {
        f_tem = s_tem * 0.0625f;
    }

    return f_tem;
}

配置主函数

uint8_t ROM_ID[8][8] = {{0x28, 0xb0, 0xbb, 0x80, 0xe3, 0xe1, 0x3c, 0x70},
                        {0x28, 0xf6, 0xd1, 0x80, 0xe3, 0xe1, 0x3c, 0x1b},
                        {0x28, 0x07, 0x6f, 0x80, 0xe3, 0xe1, 0x3c, 0xb3},
                        {0x28, 0x35, 0x86, 0x80, 0xe3, 0xe1, 0x3c, 0x19},
                        {0x28, 0x34, 0x80, 0x80, 0xe3, 0xe1, 0x3c, 0xb2},
                        {0x28, 0x66, 0x57, 0x80, 0xe3, 0xe1, 0x3c, 0xfd},
                        {0x28, 0xc7, 0x9e, 0x80, 0xe3, 0xe1, 0x3c, 0x47},
                        {0x28, 0x66, 0x38, 0x80, 0xe3, 0xe1, 0x3c, 0x83}};

/**
 * @brief  The application entry point.
 * @retval int
 */
int main(void)
{
    HAL_Init();
    SystemClock_Config();
    MX_GPIO_Init();
    MX_TIM1_Init();
    MX_USART1_UART_Init();
    /* USER CODE BEGIN 2 */
    /*读取到的八个ID
    28b0bb80e3e13c70
    28f6d180e3e13c1b
    28076f80e3e13cb3
    28358680e3e13c19
    28348080e3e13cb2
    28665780e3e13cfd
    28c79e80e3e13c47
    28663880e3e13c83
    */
#if 0//读取单个ID
    uint8_t uc, ucDs18b20Id[8];
    while (DS18B20_Init())
    {
        printf("no ds18b20 exit \r\n");
        HAL_Delay(100);
    }
    printf("ds18b20 exit \r\n");
    DS18B20_ReadId(ucDs18b20Id); // 读取 DS18B20 的串行号
    printf("ROM_ID: 0x");
    for (uc = 0; uc < 8; uc++) // 打印 DS18B20 的串行号
    {
        printf("%.2x\r\n", ucDs18b20Id[uc]);
    }
#endif
    while (1)//循环读取温度
    {
        for (int i = 0; i < 8; i++)
        {
            printf("TEMP[%d]:%.2f\r\n", i, DS18B20_GetTemp_MatchRom(ROM_ID[i]));
        }
        HAL_GPIO_TogglePin(USER_LED_GPIO_Port, USER_LED_Pin);
        printf("%d\r\n", HAL_GetTick());
        HAL_Delay(1);
    }
}

其他

提高单总线多个传感器读取速度的方案

在单线总线上可以挂任意多片 DS1820，而且如果它们都使用外部电源的话， 就可以先发一个 Skip ROM 命令， 再接一个 Convert T 命令，让它们同时进行温度转换。注意当加上外部电源时， GND 引脚不能悬空。

总的代码

DS18B20.h

#ifndef _DS18B20_H_
#define _DS18B20_H_
#include "main.h"

#define BSP_DS18B20_PORT    USER_DS18B20_GPIO_Port
#define BSP_DS18B20_PIN     USER_DS18B20_Pin

#define DS18B20_OUT_1       HAL_GPIO_WritePin(BSP_DS18B20_PORT, BSP_DS18B20_PIN, GPIO_PIN_SET)
#define DS18B20_OUT_0       HAL_GPIO_WritePin(BSP_DS18B20_PORT, BSP_DS18B20_PIN, GPIO_PIN_RESET)

#define DS18B20_IN          HAL_GPIO_ReadPin(BSP_DS18B20_PORT, BSP_DS18B20_PIN)

uint8_t DS18B20_Init(void);
void DS18B20_ReadId(uint8_t *ds18b20_id);
float DS18B20_GetTemp_SkipRom(void);
float DS18B20_GetTemp_MatchRom(uint8_t *ds18b20_id);

#endif

DS18B20.c

#include "ds18b20.h"
#include "tim.h"
#include "main.h"
/**
 * @brief DS18B20 输出模式
 */
static void DS18B20_Mode_OUT_PP(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    GPIO_InitStruct.Pin = BSP_DS18B20_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;

    HAL_GPIO_Init(BSP_DS18B20_PORT, &GPIO_InitStruct);
}

/**
 * @brief DS18B20 输入模式
 */
static void DS18B20_Mode_IN_NP(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    GPIO_InitStruct.Pin = BSP_DS18B20_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;

    HAL_GPIO_Init(BSP_DS18B20_PORT, &GPIO_InitStruct);
}

/**
 * @brief 主机给从机发送复位脉冲
 */
static void DS18B20_Reset(void)
{
    DS18B20_Mode_OUT_PP(); // 主机输出

    DS18B20_OUT_0; // 主机至少产生 480us 的低电平复位信号
    delay_us(750);

    DS18B20_OUT_1; // 主机在产生复位信号后，需将总线拉高

    // 从机接收到主机的复位信号后，会在 15 ~ 60 us 后给主机发一个存在脉冲
    delay_us(15);
}

/**
 * @brief  检测从机给主机返回的存在脉冲
 * @return 0：成功		1：失败
 */
static uint8_t DS18B20_Presence(void)
{
    uint8_t pulse_time = 0;

    DS18B20_Mode_IN_NP(); // 主机设为输入

    // 等待存在脉冲的到来，存在脉冲为一个 60 ~ 240 us 的低电平信号
    // 如果存在脉冲没有来则做超时处理，从机接收到主机的复位信号后，会在 15 ~ 60 us 后给主机发一个存在脉冲

    while (DS18B20_IN && (pulse_time < 100)) // 等待低电平响应脉冲
    {
        pulse_time++;
        delay_us(1);
    }
    // 经过 100 us 后，存在脉冲都还没有到来
    if (pulse_time >= 100)
    {
        return 1;
    }
    else
    {
        pulse_time = 0;
    }

    // 响应脉冲（低电平）到来，且存在的时间不能超过 240 us
    while (!(DS18B20_IN) && pulse_time < 240)
    {
        pulse_time++;
        delay_us(1);
    }
    if (pulse_time >= 240)
    {
        return 1;
    }
    else
    {
        return 0;
    }
}

/**
 * @brief  DS18B20 初始化函数
 * @reurn  0：成功		1：失败
 */
uint8_t DS18B20_Init(void)
{
    DS18B20_Mode_OUT_PP();
    DS18B20_OUT_1;

    DS18B20_Reset();
    return DS18B20_Presence();
}

/**
 * @brief 从DS18B20读取一个bit
 */
static uint8_t DS18B20_ReadBit(void)
{
    uint8_t dat;

    DS18B20_Mode_OUT_PP(); // 读 0 和读 1 的时间至少要大于 60 us

    DS18B20_OUT_0; // 读时间的起始：必须由主机产生 > 1us < 15us 的低电平信号

    // 这个时间非常重要，设置为 < 15，需要多次尝试；如果设置不合理，数据会直接出错
    // 参数建议设为 10 11 12，具体值要根据延时函数的执行效率测试
    delay_us(10);

    DS18B20_Mode_IN_NP(); // 设置成输入，释放总线，由外部上拉电阻将总线拉高

    if (DS18B20_IN == 1)
    {
        dat = 1;
    }
    else
    {
        dat = 0;
    }

    delay_us(45); // 这个延时参数参考时序图

    return dat;
}

/**
 * @brief 从 DS18B20 读一个字节，低位先行
 */
static uint8_t DS18B20_ReadByte(void)
{
    uint8_t i, j, dat = 0;

    for (i = 0; i < 8; i++)
    {
        j = DS18B20_ReadBit();
        dat = (dat) | (j << i);
    }

    return dat;
}

/**
 * @brief 写一个字节到 DS18B20，低位先行
 */
static void DS18B20_WriteByte(uint8_t dat)
{
    uint8_t i, testb;
    DS18B20_Mode_OUT_PP();

    for (i = 0; i < 8; i++)
    {
        testb = dat & 0x01;

        dat = dat >> 1;

        // 写 0 和写 1 的时间至少要大于60us

        if (testb) // 当前位写 1
        {
            DS18B20_OUT_0;

            delay_us(5); // 拉低发送写时段信号

            DS18B20_OUT_1; // 读取电平时间保持高电平
            delay_us(65);
        }
        else // 当前位写 0
        {
            DS18B20_OUT_0; // 拉低发送写时段信号
            delay_us(70);  // 读取电平时间保持低电平

            DS18B20_OUT_1;
            delay_us(2); // 恢复时间
        }
    }
}

/**
 * @brief  跳过匹配 DS18B20 ROM
 */
static void DS18B20_SkipRom(void)
{
    DS18B20_Reset();

    DS18B20_Presence();

    DS18B20_WriteByte(0XCC); /* 跳过 ROM */
}

/**
 * @brief  执行匹配 DS18B20 ROM
 */
static void DS18B20_MatchRom(void)
{
    DS18B20_Reset();

    DS18B20_Presence();

    DS18B20_WriteByte(0X55); /* 匹配 ROM */
}

/**
 * 存储的温度是16 位的带符号扩展的二进制补码形式
 * 当工作在12位分辨率时，其中5个符号位，7个整数位，4个小数位
 *
 *         |---------整数----------|-----小数 分辨率 1/(2^4)=0.0625----|
 * 低字节  | 2^3 | 2^2 | 2^1 | 2^0 | 2^(-1) | 2^(-2) | 2^(-3) | 2^(-4) |
 *
 *
 *         |-----符号位：0->正  1->负-------|-----------整数-----------|
 * 高字节  |  s  |  s  |  s  |  s  |    s   |   2^6  |   2^5  |   2^4  |
 *
 *
 * 温度 = 符号位 + 整数 + 小数*0.0625
 */

/**
 * @brief  在跳过匹配 ROM 情况下获取 DS18B20 温度值
 * @param  无
 * @retval 温度值
 */
float DS18B20_GetTemp_SkipRom(void)
{
    uint8_t tpmsb, tplsb;
    int16_t s_tem;
    float f_tem;

    DS18B20_SkipRom();
    DS18B20_WriteByte(0X44); /* 开始转换 */

    DS18B20_SkipRom();
    DS18B20_WriteByte(0XBE); /* 读温度值 */

    tplsb = DS18B20_ReadByte();
    tpmsb = DS18B20_ReadByte();

    s_tem = tpmsb << 8;
    s_tem = s_tem | tplsb;

    if (s_tem < 0) /* 负温度 */
    {
        f_tem = (~s_tem + 1) * 0.0625f;
    }
    else
    {
        f_tem = s_tem * 0.0625f;
    }

    return f_tem;
}

/**
 * @brief  在匹配 ROM 情况下获取 DS18B20 温度值
 * @param  ds18b20_id：用于存放 DS18B20 串行号的数组的首地址
 */
void DS18B20_ReadId(uint8_t *ds18b20_id)
{
    uint8_t uc;

    DS18B20_WriteByte(0x33); // 读取串行号

    for (uc = 0; uc < 8; uc++)
    {
        ds18b20_id[uc] = DS18B20_ReadByte();
    }
}

/**
 * @brief  在匹配 ROM 情况下获取 DS18B20 温度值
 * @param  ds18b20_id：存放 DS18B20 串行号的数组的首地址
 * @retval 温度值
 */
float DS18B20_GetTemp_MatchRom(uint8_t *ds18b20_id)
{
    uint8_t tpmsb, tplsb, i;
    int16_t s_tem;
    float f_tem;

    DS18B20_MatchRom(); /* 匹配ROM */

    for (i = 0; i < 8; i++)
    {
        DS18B20_WriteByte(ds18b20_id[i]);
    }

    DS18B20_WriteByte(0X44); /* 开始转换 */

    DS18B20_MatchRom(); /* 匹配ROM */

    for (i = 0; i < 8; i++)
    {
        DS18B20_WriteByte(ds18b20_id[i]);
    }

    DS18B20_WriteByte(0XBE); /* 读温度值 */

    tplsb = DS18B20_ReadByte();
    tpmsb = DS18B20_ReadByte();

    s_tem = tpmsb << 8;
    s_tem = s_tem | tplsb;

    if (s_tem < 0) /* 负温度 */
    {
        f_tem = (~s_tem + 1) * 0.0625f;
    }
    else
    {
        f_tem = s_tem * 0.0625f;
    }

    return f_tem;
}

赏

谢谢你请我喝可乐

支付宝

微信
